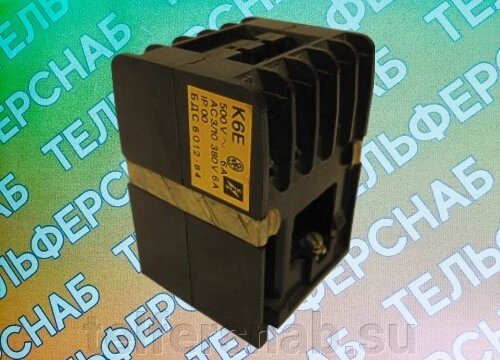

Контактор К6Е 42В
Доставка
Оплата
Характеристики
Описание
Контакторы К6Е
Контакторы К6Е предназначены для управления электродвигателями и другими потребителями переменного тока, работающими в нормальных условиях и имеющими соответствующие технические данные.
Контакторы выпускаются в трех климатических исполнениях:
- для умеренного климата;
- для тропического климата;
- для работы на судах.
Условия работы:
- температура воздуха от -10°С до 40°С;
- относительная влажность воздуха до 90% при 20°С и до 50% при 40°С;
- для тропического исполнения до 97% при 30°С;
- высота над уровнем моря - до 2000м;
- окружающая среда - взрывобезопасная, без содержания агрессивных газов и металлической пыли.
Технические данные | Единицы | К6Е (кат. № 256159) | ||
Номинальное напряжение изоляции главных цепей | V, AC | 500 | ||
V, DC | 220 | |||
P | 220V~ | kW | 1,5 | |
380V~ | 3 | |||
500V~ | 3 | |||
660V~ | - | |||
Коммутационная износостойкость при U=380V, 1200 к.ц./ч | I | A | 6 | |
к.ц. | 106 | |||
Номинальное напряжение изоляции вспомогательных цепей | V, DC | 500 | ||
V, AC | 220 | |||
Коммутационная износостойкость вспом. цепей при U=380V, 1200 к.ц./ч | I | A | 2 | |
к.ц. | 106 | |||
Количество вспомогательных цепей | 1NO+ | 2NO+ | ||
1NC | 2NC | |||
Потребление катушки | Разомкнутый | VA | 70 | |
W | 50 | |||
Замкнутый магнитопровод | VA | 14 | ||
W | 4 | |||
Габаритные размеры | a2 | mm | 54,5 | |
b2 | mm | 50 | ||
c2 | mm | 75 | ||
Присоединительные | a1 | mm | 40 | |
b1 | mm | 40 | ||
f | mm | 4,8 | ||
Предел иониз. пространства | b4 | mm | 15 | |
c3 | mm | 15 | ||
Крепеж, винтов М4 | шт. | 2 | ||
Допустимые сечения | 13-44 | одножильные | mm2 | 0,75-2,5 |
size=2>многожильные | mm2 | 0.75-1,5 | ||
А1-А2 | одножильные | mm2 | 0,75-2,5 | |
size=2>многожильные | mm2 | 0.75-1,5 |
