Пускатель ПМ12-160200 с реле 160А

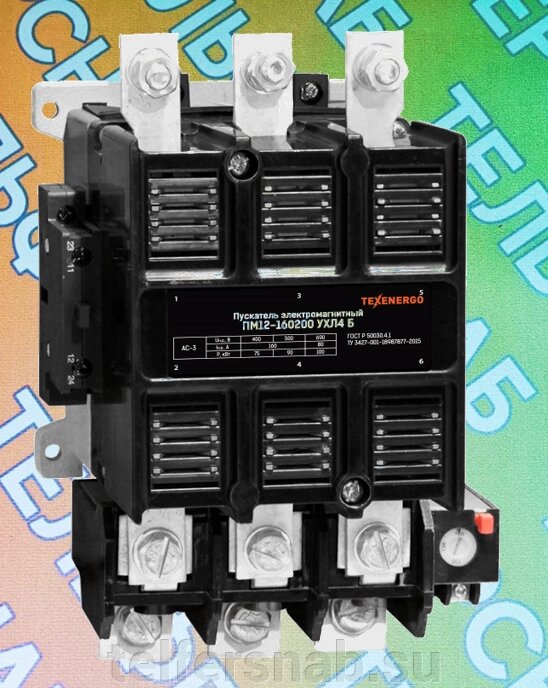

Пускатель ПМ12-160200 с реле 160А от компании ТЕЛЬФЕРСНАБ/ Грузоподъемное оборудование в Нижнем Новгороде - фото 1
11 500 ₽
В наличии

Доставка

Показать все 6 способов доставки

Оплата

Характеристики

Страна производства
Китай
Тип
пускатели
Вид
электромагнитные
Ток главной цепи
переменный
Номинальное напряжение катушки
380 В
Контакты
трёхполюсные
Тип блок-контакта
нормально замкнутый, нормально разомкнутый
Крепление
DIN-рейка
Защитное исполнение
открытые
Материал корпуса
пластик
Тепловое реле
да
Тип блокировки
механическая
Тип контактора
нереверсивный
Состояние
новый
Номинальный ток
160 А

Описание

Магнитный пускатель ПМ12-160200 160А

Пускатели электромагнитные ПМ12-160200 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.

При наличии тепловых реле пускатели осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а так же от не симметрии фаз.

Пускатели могут поставляться с ограничителями перенапряжения типа ОПН, что позволяет применять их в схемах с микропроцессорной техникой.

Характеристики:

  • Нереверсивные, с реле, без кнопок ;
  • Степень защиты – IP00;
  • Климатическое исполнение – У3

Технические характеристики главной цепи:

  • Количество и тип дополнительных контактов – 2з+2р;
  • Количество полюсов – 3;
  • Номинальное напряжение, Uе, В  – 220, 380, 660В;
  • Номинальное напряжение изоляции, Ui, В – 1000В;
  • Номинальное импульсное напряжение, Uimp, В – 8В;
  • Номинальный рабочий ток  Iе, категория применения АС-1, А– 160А;
  • Условный тепловой ток Ith (t˚≥40˚ ) , категория применения АС-1, А – 180А;
  • Номинальная коммутируемая мощность в категории применения АС-3, кВт

- 220В – 40кВт

- 380В – 75кВт

- 660В – 75кВт

  • Максимальная кратковременная нагрузка (t≤ 1с), А – 1280А;
  • Коммутационная износостойкость, млн. циклов

- АС-3  - 1,5 млн. циклов

- АС-4  - 0,2 млн. циклов

  • Механическая износостойкость, млн. циклов – 1 млн. циклов

В категории АС-3 пускателей ПМ12-100 класс износостойкости А - не менее 1,2 млн. циклов;

В категории применения АС-4 пускателей класс износостойкости В- не менее 0,25 млн. циклов

Технические характеристики цепи управления:

  • Номинальное напряжение катушки изоляции, Uс, В – 220, 380, 660В;
  • Диапазон напряжения управления

- Срабатывание : (0,85÷1,1)× с

- Отпускание : (0,2÷0,75)× с

  • Мощность , употребляемая катушкой , ВА

- Срабатывание – 515 ВА

- Удержание –55 ВА

  • Время срабатывания, мс - 25±10
